Röle, kademeleri tek tek devreye alır.
Reaktif güç kontrol rölesi şebekeyi sürekli ölçer. İhtiyaç arttıkça kontaktörlerle bir kondansatör kademesi daha bağlar, azaldıkça çıkarır.
cos φ0,93
Devredeki kademe 0 / 12Temsili 12 kademeli pano
Faturanızda Reaktif Bedel var mı?
Faturanızdaki üç sayaç değerini yazın. İbre, işletmenizin yasal sınırın neresinde durduğunu gösterir.
- Bir Nadir Pano markası
- Perpa Ticaret Merkezi
- Sınırlar EPDK tarifesinden
Taralı bölge: reaktif bedel
Güç katsayısı
0,950endüktif
Endüktif sınır aşılmış
Endüktif oran %33,0, sınır %20. Bu dönem faturanıza reaktif bedel yazılır.
Endüktif / aktif%33,0
Sınır %20
Kapasitif / aktif%2,5
Sınır %15
Sınırlar: EPDK 10961 sayılı Kurul Kararı (Resmî Gazete, 30.04.2022) ve Enerjisa açıklaması. Hesap bilgi amaçlıdır; kesin sonuç sayacınızın ölçümüyle çıkar. Tam 50 kVA, 50 kVA ve üstü grubundadır. Formül ve tahmini tutar: kompanzasyon ceza hesaplama.
Kimler reaktif bedel öder?
Ticari ve sanayi aboneleri. Reaktif enerji, aktif enerjinin yasal oranını geçerse faturaya ayrı kalem olarak eklenir.
| Kurulu güç | Endüktif | Kapasitif |
|---|---|---|
| 50 kVA altı15 kW üstü ticari, sanayi | %33 | %20 |
| 50 kVA ve üstübüyük ticari ve sanayi aboneleri | %20 | %15 |
Bu abonelere uygulanmaz
- Mesken
- Aydınlatma
- Tek faz besleme
- 15 kW'a kadar kurulu güç
Reaktif sayaç kullanıcı kusuru yüzünden değer kaydetmezse, aktif enerjinin 0,90 katı kadar reaktif enerji üzerinden bedel yazılır. Oranlar, kapasitif ceza ve kurallar: Reaktif bedel nedir?
Elektrik faturasıÖrnek fatura
değerler temsilidir
değerler temsilidir
| Abone grubu | Ticarethane, üç faz |
| X1Aktif enerji T1+T2+T3 | 12.480 kWh |
| X2Endüktif reaktif | 4.120 kVArh |
| X3Kapasitif reaktif | 310 kVArh |
| Enerji bedeli | — TL |
| Dağıtım bedeli | — TL |
| Reaktif bedel | — TL |
Tutarlar boş bırakıldı: birim fiyatlar dönemden döneme değişir.
Bu üç satırı yukarıdaki hesaba yazın.
Bu satır varsa sınır aşılmış demektir.
Pano ibreyi 1,00'e yaklaştırır.

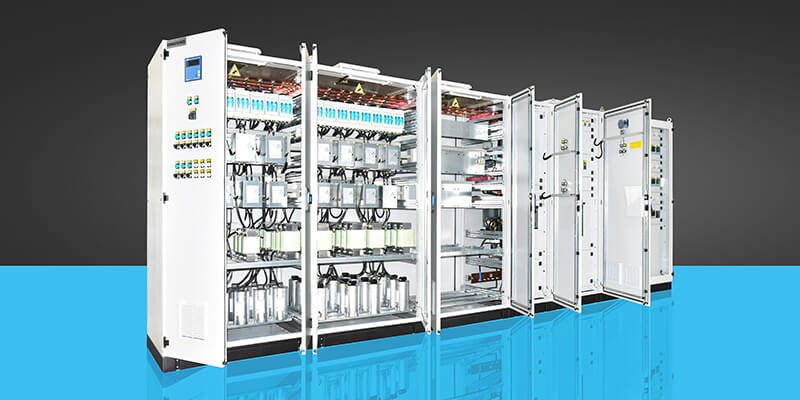

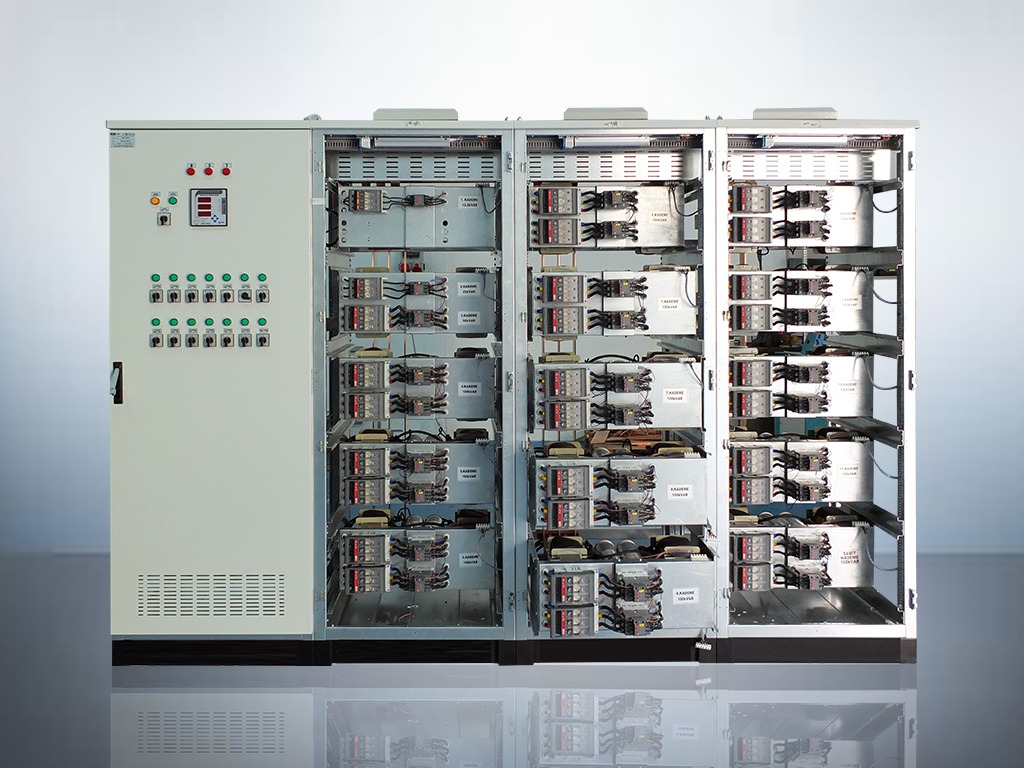

Motorlar, trafolar ve balastlar şebekeden reaktif güç çeker. Kompanzasyon panosu bu gücü işletmenin içinde, kondansatörlerle karşılar.
Kompanzasyon nedir?
Akım ile gerilim arasındaki faz farkını düzeltip şebekeden çekilen reaktif gücü dengelemek. Kompanzasyon panosu, yani kompanzasyon sistemi, bunu işletmenin içinde kondansatör kademeleriyle yapar. İbre 1,00'e yaklaştıkça şebekeden çekilen reaktif güç azalır.
Kompanzasyon panosu ne işe yarar?
- Faturadaki reaktif bedeli önler.
- Şebekeden çekilen akımı azaltır; reaktif güç içeride karşılanır.
- Akım azalınca kablolar ve trafo daha az ısınır.
Kompanzasyon panosu şeması
- Şebekeakım trafosu ile ölçülür
- Rölekapakta, ölçer ve karar verir
- Kontaktörher kademede bir
- Kondansatörkademe 1…12
- Şönt reaktörkapasitif taraf
- Analizörkapakta ölçüm
Temsili şema. Kademe sayısı ve güçleri keşifte hesaplanır.

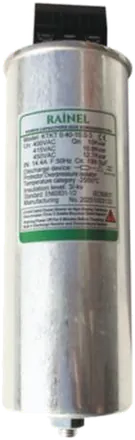

Kompanzasyon kondansatörü
Panodaki yeri: her kademede bir grup.
Endüktif reaktif gücü karşılar. Kapasitesi yıllar içinde düşer; bakımda ölçülür, değiştirilir.
×12 kademe

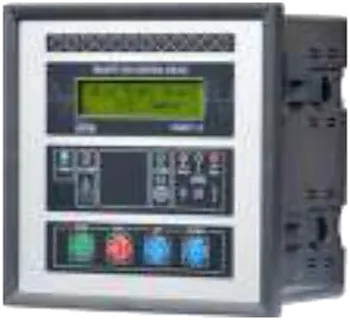

Reaktif güç kontrol rölesi
Panodaki yeri: kapakta; kademeleri yönetir.
Sistemi denetler, hangi kademenin ne zaman gireceğine karar verir.

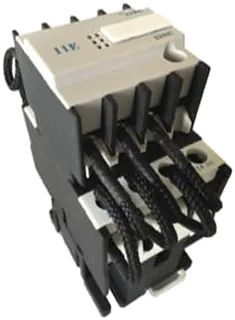

Kompanzasyon kontaktörü
Panodaki yeri: her kademede bir; röleden komut alır.
Kondansatörleri devreye alır, çıkarır.
1kademe başına

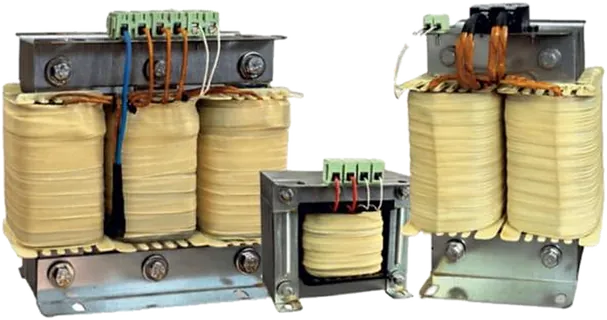

Şönt reaktör
Panodaki yeri: kapasitif tarafta, ayrı kademe.
Kapasitif cezanın çözümü. Yük azaldığında oluşan kapasitif reaktif gücü dengeler.

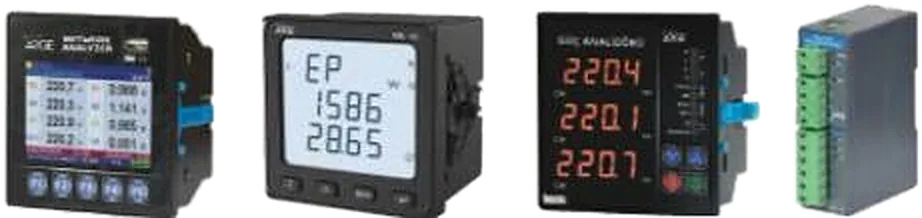

Enerji analizörü
Panodaki yeri: kapakta, ölçüm için.
Akım, gerilim, cos φ ve harmonikleri panonun kapağında gösterir.

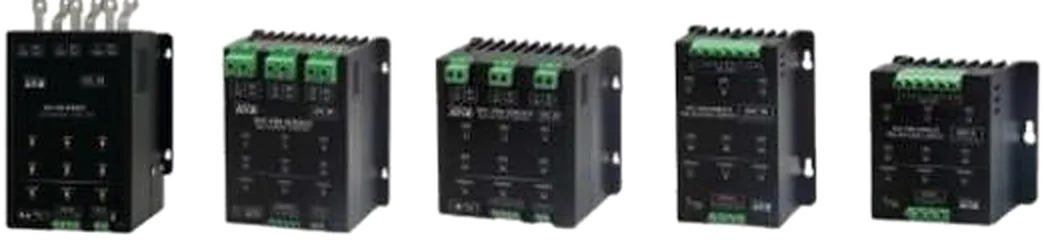

SVC sürücü, statik kontaktör
Panodaki yeri: hızlı kademelerde kontaktörün yerine.
Kaynak makinesi, asansör gibi hızlı değişen yüklerde kademeleri mekanik kontaktörden hızlı anahtarlar.
Parça görselleri üretici kataloglarından alınmıştır ve temsilidir; panonuzda kullanılacak marka ve model keşiften sonra teklifte yazılır.
Kompanzasyon panosu: ne yapıyoruz?
Panoyu kuruyor, test ediyor, sahada devreye alıyor ve bakımını yapıyoruz.
Yeni kompanzasyon panosu
Faturalarınızdan ve yerinde ölçümden ihtiyacınız olan gücü hesaplar, kademe sayısını ona göre belirleriz. Pano test edilerek teslim edilir.
- Keşif ve ölçüm
- Hesap ve tek hat şeması
- İmalat, test, montaj
Panonuz var, ceza hâlâ geliyor
En sık sebepler: kapasitesi düşmüş kondansatör, yapışmış kontaktör, yanlış röle ayarı ya da büyümüş yük. Ölçer, bozuk parçayı değiştiririz.
- Kondansatör kapasite ölçümü
- Kontaktör ve sigorta değişimi
- Röle ayarı
Kapasitif ceza
Hafta sonu ya da gece yük düştüğünde kondansatörler devrede kalırsa kapasitif sınır aşılır. Röle ayarı ve şönt reaktörle çözülür.
- Şönt reaktör ekleme
- Kademe düzeni
Faturadan devreye almaya
- Fatura
Son faturanızın fotoğrafını gönderirsiniz; varsa son üçünü.
- Keşif
Pano, yük ve sayaç yerinde görülür, ölçülür.
- Teklif
Gereken güç ve kademe hesabı, parça listesi.
- İmalat
Pano kurulur, teslimden önce test edilir.
- Devreye alma
Montaj, röle ayarı, ilk ölçüm.
Sık sorulanlar
Reaktif bedel neden çıkar?
Motor, trafo, kompresör gibi endüktif yükler iş yapmayan reaktif güç çeker. Bu güç aktif enerjinin yasal oranını geçerse, dağıtım şirketi farkı faturaya reaktif bedel olarak ekler.
Kompanzasyon panom var ama yine ceza geliyor.
Kondansatörlerin kapasitesi zamanla düşer, kontaktörler yapışabilir, röle yanlış ayarlanmış olabilir ya da işletmenin yükü panonun hesaplandığı günden bu yana büyümüş olabilir. Hangisi olduğu pano ölçülünce belli olur.
Kapasitif ceza nedir?
Yük azaldığında devrede fazla kondansatör kalırsa şebekeye kapasitif reaktif enerji verilir. Sınır 50 kVA ve üstünde %15, altında %20'dir. Çözümü genellikle röle ayarı ve şönt reaktördür.
Evim için kompanzasyon gerekir mi?
Hayır. Mesken, aydınlatma, tek fazlı aboneler ve kurulu gücü 15 kW'a kadar olan aboneler reaktif bedel ödemez.
Keşif nasıl yapılıyor?
Önce son faturanızı, varsa son üçünü WhatsApp'tan gönderirsiniz. Faturadan ön okumayı yaparız, sonra pano ve yük yerinde ölçülür. Teklif ölçümden sonra yazılı verilir.
Hangi bölgelere hizmet veriyorsunuz?
Mağazamız İstanbul'da, Perpa Ticaret Merkezi'ndedir. Hizmet bölgesini keşif talebinizde konuşuruz.
